서버 네트워크 대역폭 제한하기

 서버에서 큰 용량을 가져가거나 보낼 때 대역폭 제한이 필요합니다. 제한을 안하면 네트워크 과부화 문제나 IDC 과금 문제가 발생합니다. 이번 시간에는 서버 네트워크 대역폭 제한하는 방법을 알아보도록 하겠습니다.

대역폭을 제한하는 ethtool과 tc 설정 두 가지가 많이 사용되어 설정 방법을 알아봅시다. 각 방식은 장/단점이 존재하기 때문에 장/단점을 확인하여 두 방식 중 선택해서 사용해야 합니다.



1. 대역폭

 대역폭이란 데이터를 전송하기 위한 통로라고 생각하면 됩니다. 대역폭은 전송되는 데이터를 허용할 수 있는 동시접속자 수와 같은 의미입니다. 예를 들면 도로라고 생각하시면 됩니다. 고속도로의 차선이 4차선보다 8차선일때 더욱 원할하게 교통이 이루어지듯이 대역폭이 높을 수록 빠르게 서비스를 제공할 수 있습니다. 다시 말하면 대역폭은 초당 전송될 수 있는 최대량을 의미합니다.

---

2. ethtool/tc 차이점

 ethtool, tc 설정 전에 차이점에 대해서 파악하고 원하는 방식을 선택해서 세팅합니다.

TOOL	장점	단점
ethtool	설정이 tc 보단 쉬움	트래픽 제한을 10^n으로만 설정해야한다. (10, 100, 1000 ..)
tc	트래픽 제한을 10^n 설정이 아닌 세밀하게 설정할 수 있다.	ethtool 보다는 설정이 약간 복잡하다.



---

3. iperf3

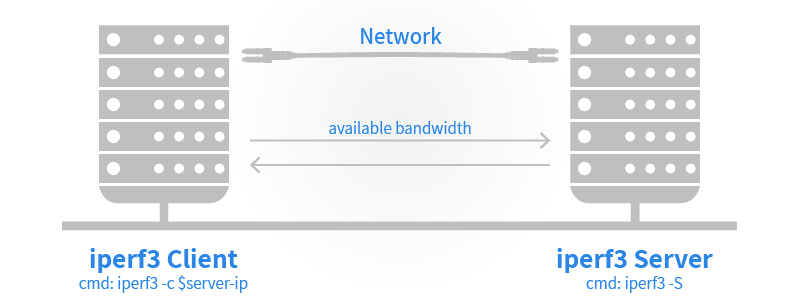

iperf3는 네트워크 처리량 측정을 위한 툴입니다. 대역폭을 제한하기 전에 iperf3를 설치하여 대역폭 속도가 제한되는지 테스트할 것입니다. iperf3 명령어는 아래 그림과 같은 구조로 이루어 집니다. 한 서버에서 -s 옵션으로 서버를 설정하고, 다른 서버에서 -c 옵션으로 클라이언트를 설정합니다. 서버는 트래픽을 처리하기 위한 용도, 클라이언트는 트래픽을 생성하기 위한 용도로 사용됩니다.

출처 : https://blog.datapacket.com/10gbps-network-bandwidth-test-iperf-tutorial/ 이미지

설치하기

• centos

# yum install iperf3

• 우분투

# sudo apt-get install iperf3

속도 테스트하기

2개의 서버가 통신을 하면서 테스트를 할 것이다. 한 서버는 server, 다른 서버는 client 로 만들어 테스트를 합니다. ethtool과 tc 세팅 전에 미리 얼마나 속도가 나오는지 확인해 봅시다.

아래 확인해보면 sender/receiver 모두 대략 930 Mbits/sec 정도가 나오는 것을 확인할 수 있습니다.

# 서버 1. server
# iperf3 -s


# 서버 2. client
# iperf3 -c <server 용 서버 1 ip>

[ ID] Interval           Transfer     Bandwidth
[  5]   0.00-1.00   sec   107 MBytes   895 Mbits/sec
[  5]   1.00-2.00   sec   111 MBytes   934 Mbits/sec
[  5]   2.00-3.00   sec   111 MBytes   935 Mbits/sec
[  5]   3.00-4.00   sec   111 MBytes   934 Mbits/sec
[  5]   4.00-5.00   sec   111 MBytes   934 Mbits/sec
[  5]   5.00-6.00   sec   111 MBytes   934 Mbits/sec
[  5]   6.00-7.00   sec   111 MBytes   934 Mbits/sec
[  5]   7.00-8.00   sec   111 MBytes   934 Mbits/sec
[  5]   8.00-9.00   sec   111 MBytes   934 Mbits/sec
[  5]   9.00-10.00  sec   111 MBytes   934 Mbits/sec
[  5]  10.00-10.04  sec  4.42 MBytes   935 Mbits/sec
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval           Transfer     Bandwidth       Retr
[  5]   0.00-10.04  sec  1.09 GBytes   932 Mbits/sec    0             sender
[  5]   0.00-10.04  sec  1.09 GBytes   930 Mbits/sec                  receiver

---

4. 방법 1. ethtool

첫 번째 방법은 "ethtool" 명령어로 네트워크 대역폭을 변경하겠습니다. 이 방법은 매우 간단하게 설정이 가능합니다.

ifconfig - 네트워크 장치명 확인

네트워크 대역폭을 제한하려는 네트워크 장치명을 확인합니다.

# ifconfig
eno1:
        inet <공인 ip>  netmask ***.***.***.***  broadcast ***.***.***.***
-------------------------- 생략 ----------------------------------



ethtool [네트워크 장치명] : 현재 속도를 확인해준다.

[root@localhost www]# ethtool eno1
Settings for eno1:
        Supported ports: [ TP ]
        Supported link modes:   10baseT/Half 10baseT/Full
                                100baseT/Half 100baseT/Full
                                1000baseT/Full
        Supported pause frame use: No
        Supports auto-negotiation: Yes
        Supported FEC modes: Not reported
        Advertised link modes:  10baseT/Half 10baseT/Full
                                100baseT/Half 100baseT/Full
                                1000baseT/Full
        Advertised pause frame use: No
        Advertised auto-negotiation: Yes
        Advertised FEC modes: Not reported
        Speed: 1000Mb/s
        Duplex: Full
        Port: Twisted Pair
        PHYAD: 1
        Transceiver: internal
        Auto-negotiation: on
        MDI-X: off (auto)
        Supports Wake-on: pumbg
        Wake-on: g
        Current message level: 0x00000007 (7)
                               drv probe link
        Link detected: yes

ethtool 로 원하는 속도로 변경

아래 속도는 10 배수 단위로만 설정할 수 있다. 10, 100, 1000 등 으로 원하는 속도를 입력합니다.

# ethtool -s [네트워크 장치명] speed [속도] duplex full autoneg off

아래는 10Mbs로 변경하였습니다.

# ethtool -s eno1  speed 10 duplex full autoneg off

[root@localhost www]# ethtool eno1
Settings for eno1:
        Supported ports: [ TP ]
        Supported link modes:   10baseT/Half 10baseT/Full
                                100baseT/Half 100baseT/Full
                                1000baseT/Full
        Supported pause frame use: No
        Supports auto-negotiation: Yes
        Supported FEC modes: Not reported
        Advertised link modes:  Not reported
        Advertised pause frame use: No
        Advertised auto-negotiation: No
        Advertised FEC modes: Not reported
        Speed: 10Mb/s
        Duplex: Full
        Port: Twisted Pair
        PHYAD: 1
        Transceiver: internal
        Auto-negotiation: off
        MDI-X: off (auto)
        Supports Wake-on: pumbg
        Wake-on: g
        Current message level: 0x00000007 (7)
                               drv probe link
        Link detected: yes

iperf3 명령어로 속도 테스트

 iperf3 명령어로 아래와 같이 확인할 수 있습니다.

# 서버 1. server
# iperf3 -s


# 서버 2. client
# iperf3 -c <server 용 서버 1 ip>
---------------- 생략 ----------------------
[ ID] Interval           Transfer     Bandwidth
[  5]   0.00-1.00   sec   741 KBytes  6.07 Mbits/sec
[  5]   1.00-2.00   sec   755 KBytes  6.19 Mbits/sec
[  5]   2.00-3.00   sec   742 KBytes  6.08 Mbits/sec
[  5]   3.00-4.00   sec   745 KBytes  6.10 Mbits/sec
[  5]   4.00-5.00   sec   819 KBytes  6.71 Mbits/sec
[  5]   5.00-6.00   sec   839 KBytes  6.87 Mbits/sec
[  5]   6.00-7.00   sec   802 KBytes  6.57 Mbits/sec
[  5]   7.00-8.00   sec   802 KBytes  6.57 Mbits/sec
[  5]   8.00-9.00   sec   875 KBytes  7.17 Mbits/sec
[  5]   9.00-10.00  sec   894 KBytes  7.32 Mbits/sec
[  5]  10.00-10.05  sec  48.1 KBytes  8.54 Mbits/sec
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval           Transfer     Bandwidth       Retr
[  5]   0.00-10.05  sec  9.93 MBytes  8.30 Mbits/sec    0             sender
[  5]   0.00-10.05  sec  7.87 MBytes  6.57 Mbits/sec                  receiver

---

5. 방법 2. tc

두 번째 방법은 tc 입니다. 이는 ethtool 설정 보다는 약간 복잡합니다.

ifconfig - 네트워크 장치명 확인

네트워크 대역폭을 제한하려는 네트워크 장치명을 확인합니다.

# ifconfig
eno1:
        inet <공인 ip>  netmask ***.***.***.***  broadcast ***.***.***.***
-------------------------- 생략 ----------------------------------

tc 쉘 스크립트 생성하기

"네트워크_장치명_tc.sh" sh 파일을 생성해 줍니다.

# cd /
# touch eno1_tc.sh
# chmod 700 eno1_tc.sh

그 후, eno1_tc.sh 파일에 아래 내용을 입력해 줍니다.

# vi  eno1_tc.sh

#!/bin/bash
#
#  tc uses the following units when passed as a parameter.
#  kbps: Kilobytes per second
#  mbps: Megabytes per second
#  kbit: Kilobits per second
#  mbit: Megabits per second
#  bps: Bytes per second
#       Amounts of data can be specified in:
#       kb or k: Kilobytes
#       mb or m: Megabytes
#       mbit: Megabits
#       kbit: Kilobits
#  To get the byte figure from bits, divide the number by 8 bit
#

#
# Name of the traffic control command.
TC=/sbin/tc

# The network interface we're planning on limiting bandwidth.
IF=<서버 네트워크 인터페이스명>  # Interface

# Download limit (in mega bits)
DNLD=1000mbit          # DOWNLOAD Limit # IN 트래픽 제한

# Upload limit (in mega bits)
UPLD=10mbit          # UPLOAD Limit # OUT 트래픽 제한

# IP address of the machine we are controlling
IP=<서버 ip>      # Host IP

# Filter options for limiting the intended interface.
U32="$TC filter add dev $IF protocol ip parent 1:0 prio 1 u32"

start() {

# We'll use Hierarchical Token Bucket (HTB) to shape bandwidth.
# For detailed configuration options, please consult Linux man
# page.

    $TC qdisc add dev $IF root handle 1: htb default 30
    $TC class add dev $IF parent 1: classid 1:1 htb rate $DNLD
    $TC class add dev $IF parent 1: classid 1:2 htb rate $UPLD
    $U32 match ip dst $IP/32 flowid 1:1
    $U32 match ip src $IP/32 flowid 1:2

# The first line creates the root qdisc, and the next two lines
# create two child qdisc that are to be used to shape download
# and upload bandwidth.
#
# The 4th and 5th line creates the filter to match the interface.
# The 'dst' IP address is used to limit download speed, and the
# 'src' IP address is used to limit upload speed.

}

stop() {

# Stop the bandwidth shaping.
    $TC qdisc del dev $IF root

}

restart() {

# Self-explanatory.
    stop
    sleep 1
    start

}

show() {

# Display status of traffic control status.
    $TC -s qdisc ls dev $IF

}

case "$1" in

  start)

    echo -n "Starting bandwidth shaping: "
    start
    echo "done"
    ;;

  stop)

    echo -n "Stopping bandwidth shaping: "
    stop
    echo "done"
    ;;

  restart)

    echo -n "Restarting bandwidth shaping: "
    restart
    echo "done"
    ;;

  show)

    echo "Bandwidth shaping status for $IF:"
    show
    echo ""
    ;;

  *)

    pwd=$(pwd)
    echo "Usage: tc.bash {start|stop|restart|show}"
    ;;

esac

exit 0



tc 스크립트 실행

아래 명령어로 스크립트 파일을 실행해 줍니다.

# sh eno1_tc.sh start
Starting bandwidth shaping: done



iperf 명령어로 속도 테스트

# 서버 1. server
# iperf3 -s


# 서버 2. client
# iperf3 -c <server 용 서버 1 ip>

[ ID] Interval           Transfer     Bandwidth
[  5]   0.00-1.00   sec  1.10 MBytes  9.26 Mbits/sec
[  5]   1.00-2.00   sec  1.14 MBytes  9.56 Mbits/sec
[  5]   2.00-3.00   sec  1.13 MBytes  9.48 Mbits/sec
[  5]   3.00-4.00   sec  1.14 MBytes  9.56 Mbits/sec
[  5]   4.00-5.00   sec  1.13 MBytes  9.46 Mbits/sec
[  5]   5.00-6.00   sec  1.14 MBytes  9.56 Mbits/sec
[  5]   6.00-7.00   sec  1.09 MBytes  9.13 Mbits/sec
[  5]   7.00-8.00   sec  1.08 MBytes  9.02 Mbits/sec
[  5]   8.00-9.00   sec  1.07 MBytes  8.94 Mbits/sec
[  5]   9.00-10.00  sec  1.10 MBytes  9.21 Mbits/sec
[  5]  10.00-10.06  sec  65.0 KBytes  9.12 Mbits/sec
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval           Transfer     Bandwidth       Retr
[  5]   0.00-10.06  sec  11.8 MBytes  9.81 Mbits/sec    0             sender
[  5]   0.00-10.06  sec  11.2 MBytes  9.32 Mbits/sec                  receiver
